Planta de fabricación cilíndrica de 18650/21700/32650 baterías

Descripción de producto

Línea de la batería para montar 18650/21700/32650 producción cilíndrica de la eficacia alta de las células

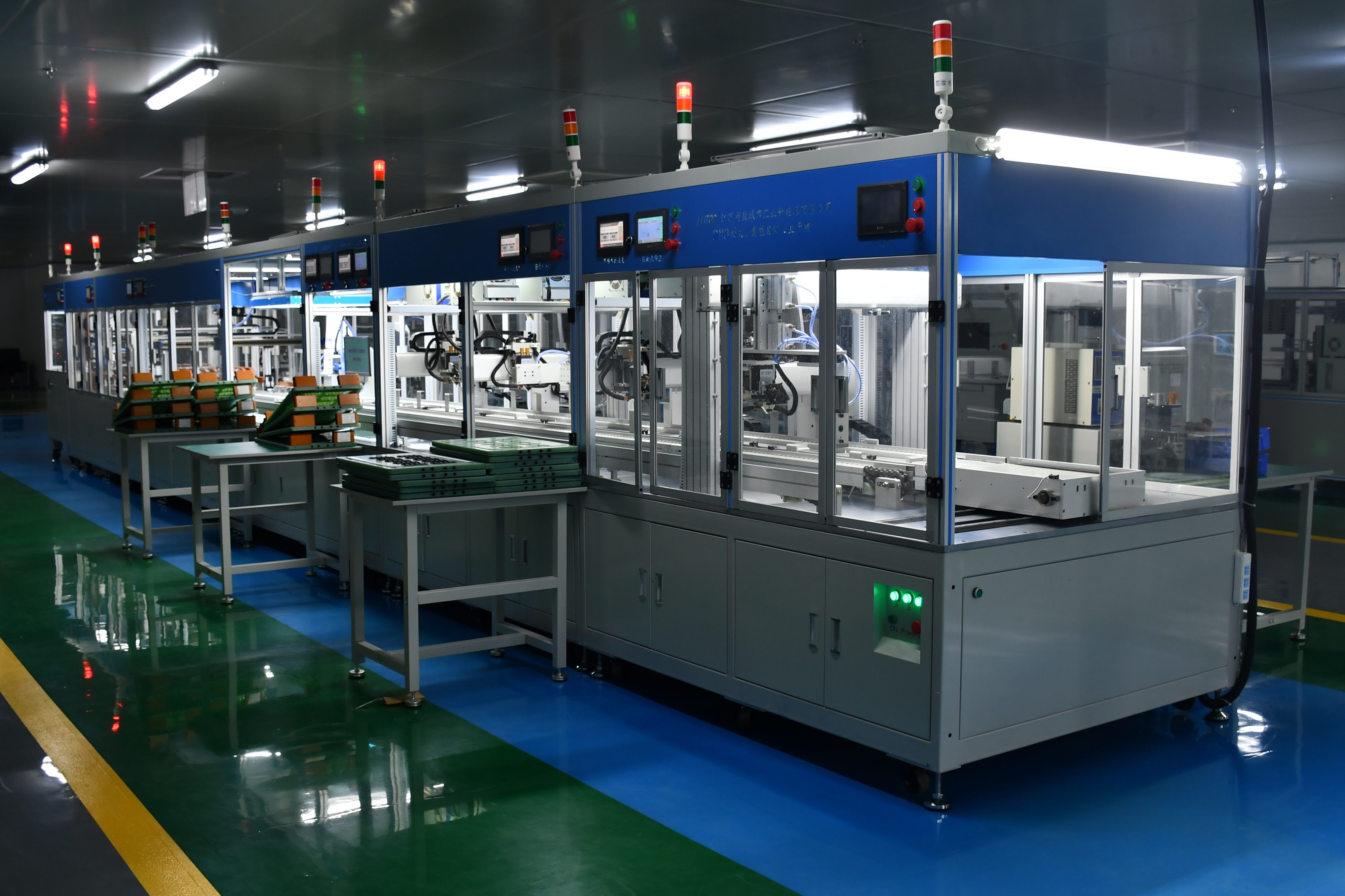

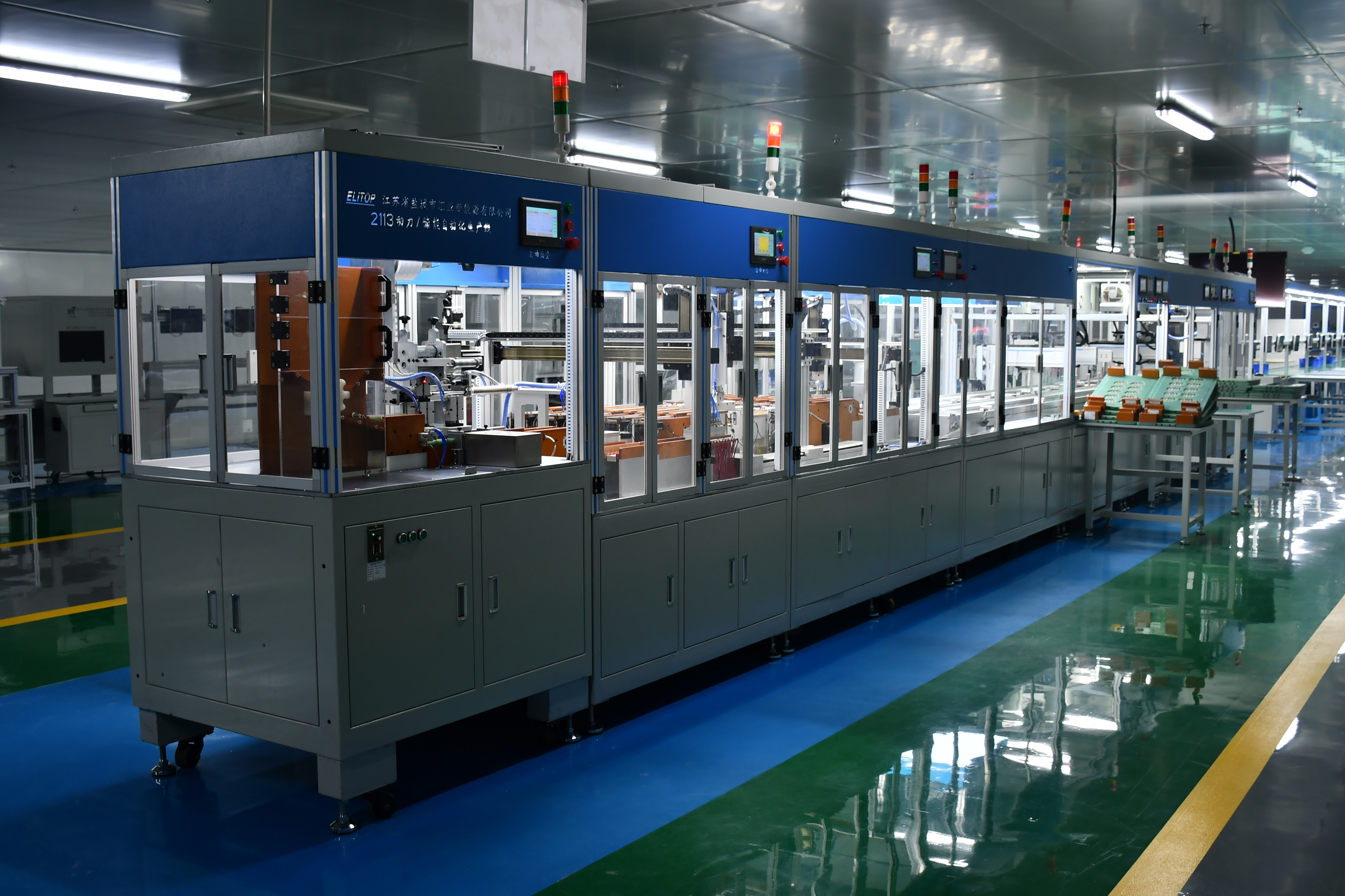

Nombre del equipo: Cadena de producción automática de la batería del almacenamiento de energía del poder

Introducción a la combinación del equipo

Unidad 1

◎Pieza eléctrica de la base): base eléctrica de la caja automática 18650 (10*10) alimentación automática, 6 de una sola vez

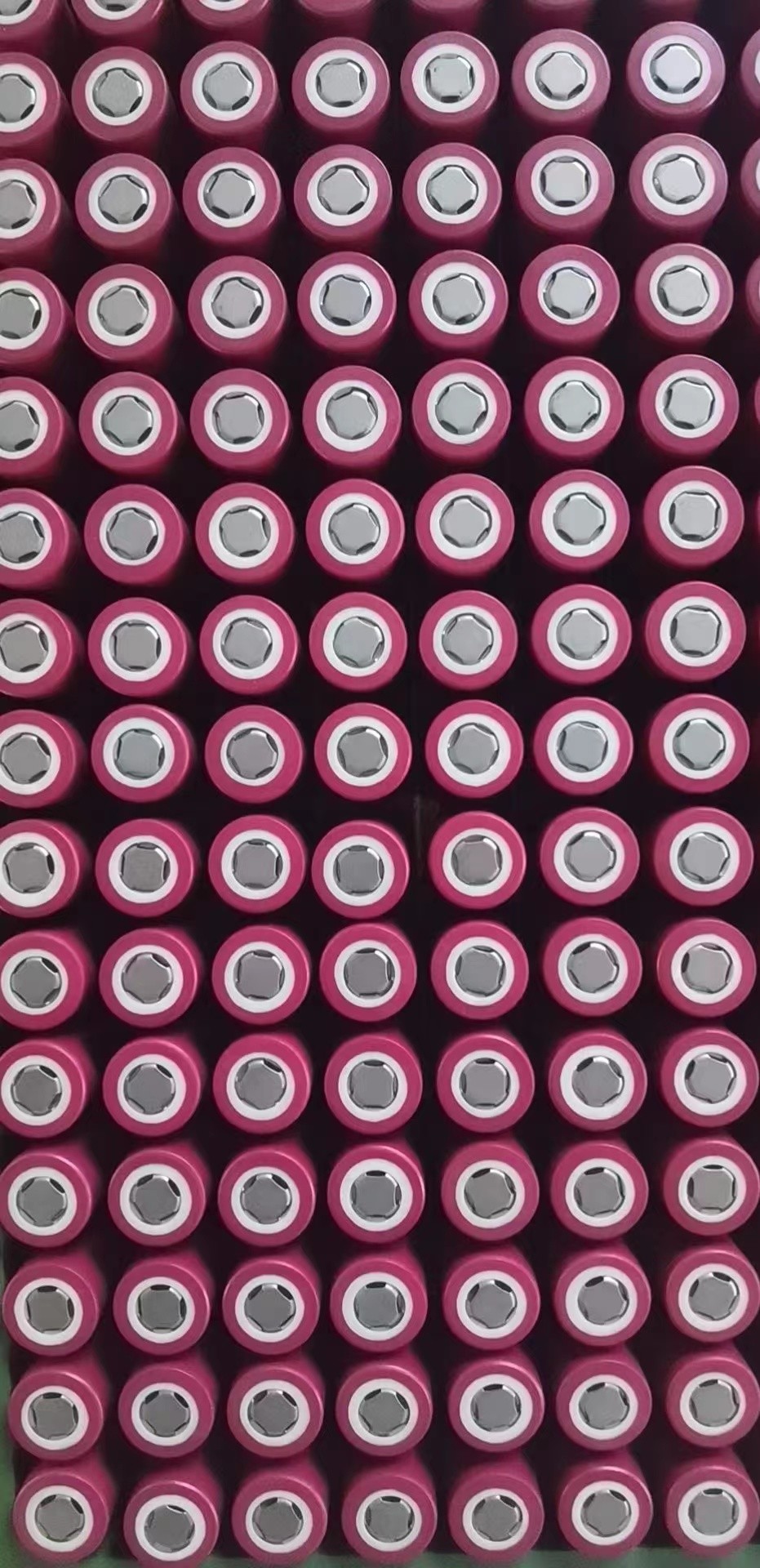

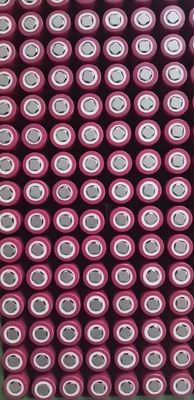

Caja (célula 600PCS18650)

◎Cojín de acabado automático

◎Pieza automática de la clasificación automática del → de la exploración del código (10 ficheros de la AUTORIZACIÓN, un fichero del NG, 2 /3 /4 /5 se pueden fijar como el mismo fichero, aumentan el número de almacenamiento de la célula, cada ranura son 100PCS, dos ranuras están en el mismo fichero, entonces 200PCS, 3 ranuras están en el mismo fichero, entonces 300PCS)

Unidad 2

◎Robot de espaciamiento automático del → del código del → automático de la exploración en el positivo de la batería del soporte →CCD y el laser negativo del → de la detección del electrodo que limpian en lado una limpieza (opcional) del laser del volumen de ventas 1→ del molde del → en la soldadura por puntos del → (opcional) lateral de B en lado una soldadura por puntos 1→ en lado una soldadura por puntos del volumen de ventas 2→ del molde 2→ en la soldadura por puntos lateral de B 2→ en el lado B 2→ automáticamente sacar el → de la cubierta automáticamente para sacar a la batería del → de la batería la planta de fabricación del ciclo de producto semielaborado (accesorios de la goma del → de la detección del aspecto de la soldadura por puntos

→ de la conexión de la placa de la protección del → que forma la prueba de funcionamiento completa del →, el etc.)

Unidad 3

◎Una línea del ciclo para el molde de cadena de la velocidad doble

◎15 sistemas del portador del molde de la soldadura por puntos (L530*380MM)

◎15 sistemas de tapaderas superiores y más bajas del molde de la soldadura por puntos para cada modelo de la batería

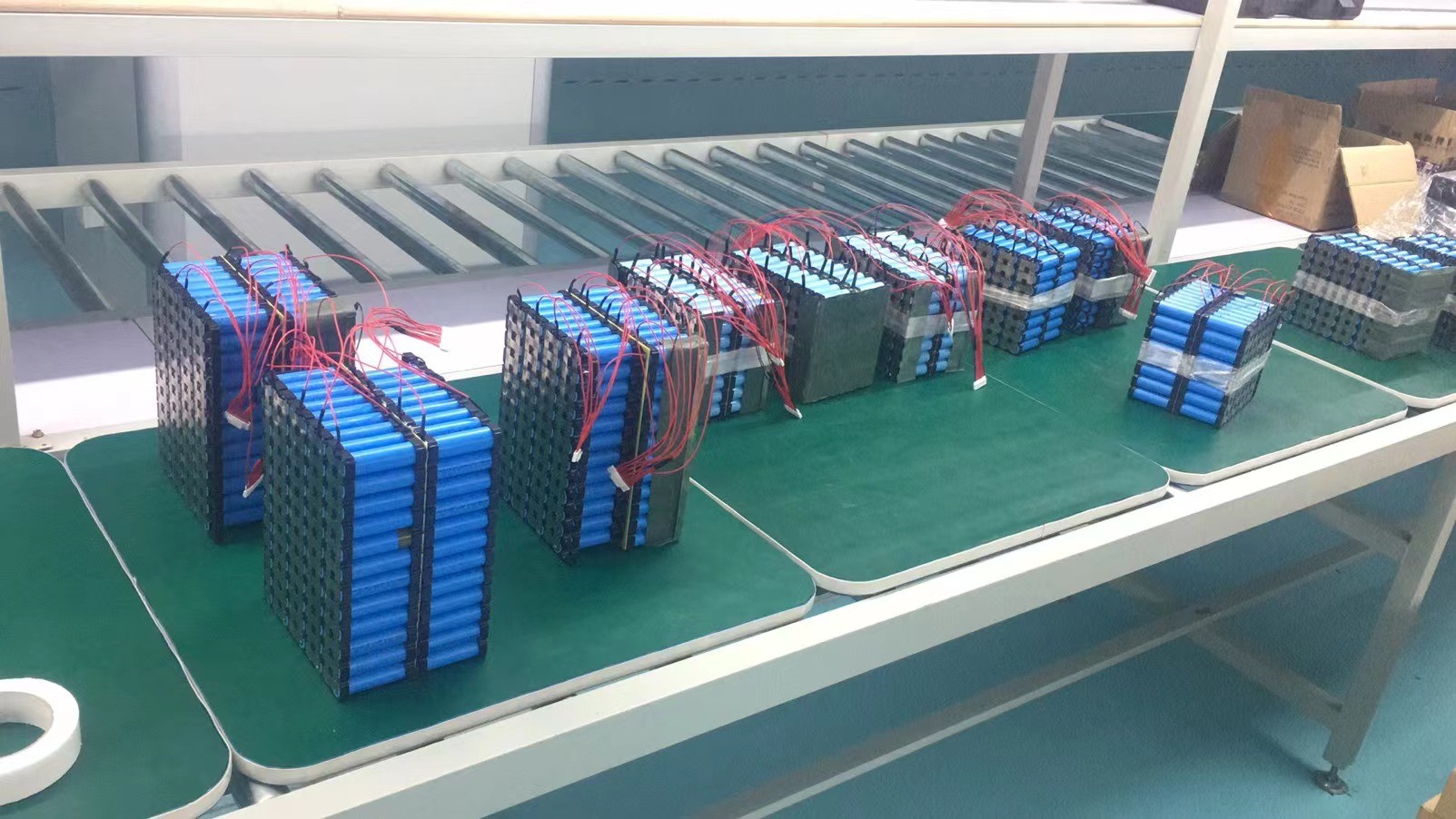

Línea de salida semielaborada de la batería *1

◎Una línea del reflujo para el portador superior del molde

Unidad 4

Línea de cadena *1 (del ciclo de montaje de la velocidad doble metros L16.5*W1.3*H2)

Bt-2410a, 24 totales de la serie/probador *1 de la resistencia interna del voltaje de la serie fijó (opcional)

◎Sistema doble de la soldadura por puntos *1 de laser de la posición (placa de la protección y línea de la inspección de B+B-)

◎Probador completo del funcionamiento de la batería de BT-85V05C50F

Unidad 5

◎Sistema electrónico de MES Kanban (uno para el servidor principal, uno para la pantalla de visualización principal, uno para la COMPENSACIÓN sub-kanban, uno para cada estación)

◎Eliminador electrostático *2

◎Monte el anillo estático de la línea y de la alarma estática, 1 del ciclo fijado para cada estación

Organigrama de la producción

Diagrama de la disposición del equipo

Nota: Cadena de producción automática de la batería del almacenamiento del poder BT-2113/de energía L16.5*W1.5* el 1.76m

Planta de fabricación de cadena del ciclo de la velocidad doble L16.5*W1.3*2M

Nota: Cadena de producción automática de la batería del almacenamiento del poder BT-2113/de energía L16.5*W1.5* el 1.76m

Línea de torneado L4.6 * W1.8 H0.8 M

Planta de fabricación de cadena del ciclo de la velocidad doble L16.5*W1.3*2M

Cinco, requisitos del ambiente del equipo

1, fuente de alimentación: EL AC380V±10%, 30KW EL 50HZ±10%

2, fuente del gas: 0.4-0.8mpa, ninguna niebla del agua, ningunas impurezas

3, temperatura ambiente: 10-45℃

4, humedad ambiental: no más que 85r.h (ninguna condensación de la humedad)

5, el ambiente sin la vibración fuerte, ningún gas corrosivo y gas inflamable y explosivo

Servicio post-venta

1. El partido A se obliga a entrenar a usuarios del equipo del partido b en la instalación, el depuración, el uso y el mantenimiento gratis, para asegurarse de que los operadores del demandante pueden actuar normalmente e independientemente, y los personales del mantenimiento pueden manejar problemas comunes independientemente

2. El período de garantía del equipo es dos años. El partido A será responsable de tres garantías de acuerdo con leyes nacionales y regulaciones. Después de que expire la garantía, mantenimiento de por vida, y en el precio de costo para proporcionar recambios y piezas que llevan. Si el problema es apagado-sitio manejado, el proveedor dará una contestación clara por el correo electrónico o la forma escrita en el plazo de 4 horas
